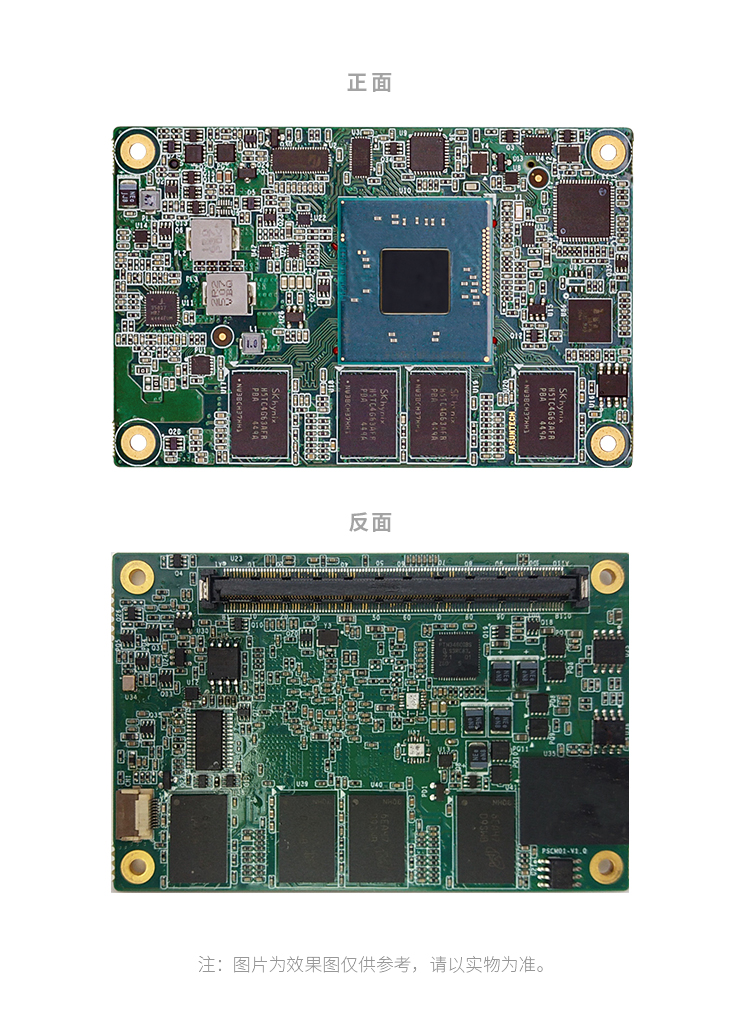

产品图片
产品介绍
SOM-3101是一款符合COM Express®规范迷你型Type 10模块，搭载Intel® Atom™ Baytrail或Baytrail-I/M系列低功耗处理器。支持DDR3L内存，最大支持8GB，支持板载eMMC存储。
适用领域：轨道测量,机器人,工业视觉等。
产品特征
- COM Express®迷你型Type 10模块
- 基于Intel® Baytrail-I/M系列平台处理器
- 支持Intel®Atom™N2930/E3845/J1900等处理器
- 支持DDR3L内存，板载4GB/8GB内存
- 支持板载eMMC Flash，支持LVDS/eDP
- 常温及宽温产品（筛选支持-40℃～+85℃）
技术参数
| 标准 | COM Express | Mini Type 10 |
| 处理器系统 | CPU支持列表 | Intel®Atom®E3845 四核四线程 1.91 GHz |
| Intel® Celeron® N2930 四核四线程 1.83 GHz~2.16 GHz | ||
| Intel® Celeron® J1900 四核四线程 2.00 GHz~2.42 GHz | ||
| BIOS | AMI BIOS | |
| 内存 | 技术 | DDR3L-2133MHz |
| 最大容量 | 8GB（可选支持4GB/8GB） | |
| 显示 | 图形控制器 | Intel® HD Graphics |
| LVDS（与eDP复用） | 单通道18/24bit（支持分辨率为1366 x 768） | |
| eDP(与LVDS复用) | 4 Lanes | |
| DDI（HDMI/DP） | 1（最高分辨率为2560 x 1600@60Hz） | |
| 多屏显示 | 双显示：LVDS/eDP+DDI | |
| 存储 | eMMC | N/A（可选64GB/128GB） |
| 扩展 | PCIE x1 | 4路（其中一路PCIE X1与网络复用） |
| （定制BIOS可支持PCIE X4，与PCIE X1网络不能同时支持） | ||
| HDA | 1 | |
| LPC | 1 | |
| 串行总线 | SMBus | 1 |
| I2C | 1 | |
| 以太网 | 控制器 | Intel i210-IT/i210-AT（千兆） |
| 数量 | 1个 | |
| I/O | SATA | 2个 |
| LAN | 1个 | |
| USB3.0 | 1个 | |
| USB2.0 | 6个 | |
| GPIO | 8个 | |
| COM | 2个 | |
| Smart Fan | 1路 | |
| 系统支持 | Windows | Windows 7[注1]、Windows 10 |
| Linux | Ubuntu 16.04 | |
| 电源 | 供电类型 | ATX: Vin, VSB；AT: Vin |
| 输入电压 | Vin: 4.75V - 20V；VSB: 4.75V - 5.25V | |
| 环境参数 | 工作温度 | 常温：0℃ ~ +60℃ |
| 宽温（可选）：-40℃ ~ +85℃（E3845） | ||
| 贮存温度 | -40℃ to +85℃ | |
| 相对湿度 | 95% @ 60℃(无凝露) | |
| 机械 | 尺寸 | 84mm*55mm |
[注1]：使用eMMC存储无法安装Windows 7系统，因缺少eMMC驱动。
