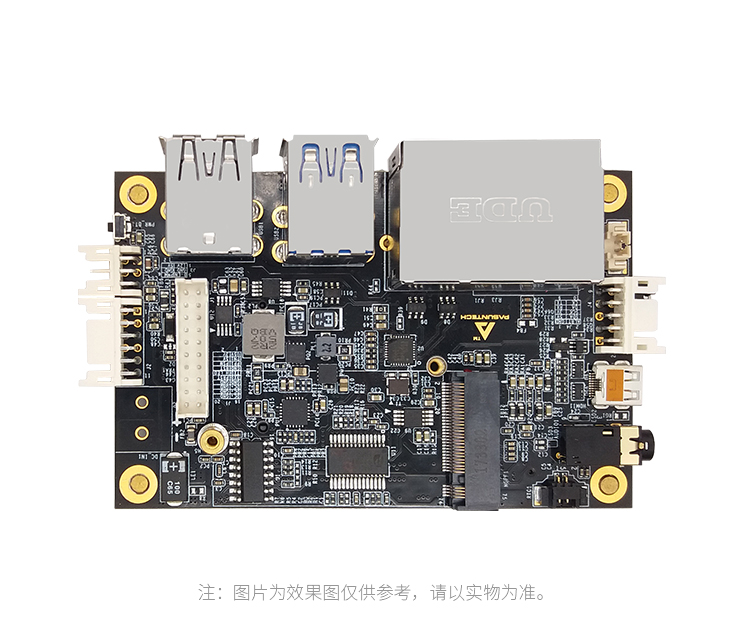

产品图片
产品介绍
SOM-CB81是一款兼容 COM Express® Type 10 模块的超小尺寸功能载板。尺寸虽小，却拥有 X86 处理器最小系统的特性。并采用了插扣式的连接器，在一般的震动环境中能起到稳固连接的作用。
载板提供4个USB（Tpye A）接口，1个USB2.0插针接口，2个千兆网口，1个Micro HDMI和1个eDP显示接口。
特别的，有一个与STM32通讯的专用接口，很方便的将X86与STM32进行一体化整合。
搭配载板支持的Intel®低功耗处理器模块，非常适合运用在有限空间并有一定性能要求的场合。比如：无人机、机器人、工业相机等领域的视觉、导航应用。
产品特征
- 兼容COM Express® Type 10 模块
- 支持2个千兆网络
- 支持2 M Key@2242 存储
- 支持2 E Key@2230 WIFI无线功能
- 4个0，1个USB3.0
- 2个RS232（三线制）串口
- 尺寸84mm*55mm
- DC 12V电源输入
技术参数
| 兼容性 | 兼容主板 | COM Express® Type 10 Mini Modules |
| 兼容规范 | PICMG COM Express® COM.0 R2.1 | |
| 显示 | Micro HDMI | 1 |
| eDP | 1（2 lanes） | |
| 存储 | M.2 | 1 M Key@2242（SATA） |
| 扩展 | M.2 | 1 E Key@2230（支持WIFI） |
| 网络 | 以太网 | 1（千兆） |
| 串口 | COM | 2（全部为RS232串口3线制） |
| 音频 | 芯片 | Realtek ALC662 |
| 功能 | Line-out、MIC | |
| USB | USB 2.0 | 4 |
| USB 3.0 | 1 | |
| 前出接口 | 网口(RJ45) | 2 |
| USB3.0(Type A) | 1 | |
| USB2.0(Type A) | 3 | |
| Audio | 1 | |
| Micro HDMI | 1 | |
| 内部连接器 | eDP | 1 |
| STM32接口 | DC12V、USB2.0*1、COM*1、PWR_BTN、RST_BTN、LED_PWR、LED_HDD、PLT_RST | |
| 预留接口 | COM *1，SMBus *1，I2C *1 | |
| 电源 | 输入电压 | DC 12V |
| 机械参数 | 尺寸 | 84mm*55mm |
| 环境参数 | 工作温度 | 0°C to +60°C |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
