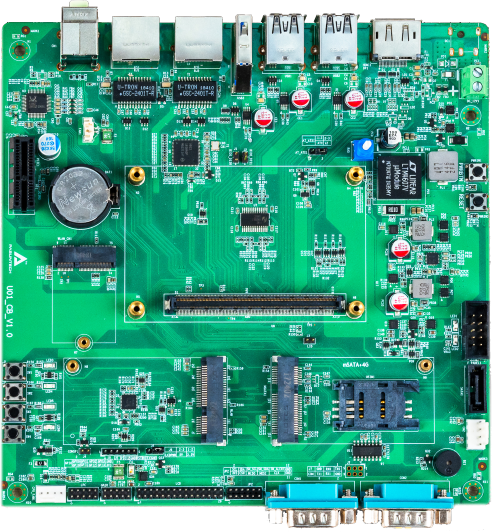

产品图片
产品介绍
SOM_CB17是一款兼容COM Express® Type 10 Mini核心模块的功能载板。提供1路DP（可换成HDMI）接口显示，2路千兆网络接口（其中一路来自核心板），1路USB3.0接口，4路USB2.0接口（其中一路暂不可用），1路耳机接口，1路麦克风输入，2路RS232串口，1路mSATA存储，1路SATA，1组Mini PCIE扩展接口（与核心板网络信号复用），1组M.2 WIFI扩展接口。适合于做功能验证，二次开发或原型机制作。
技术参数
| 主板 | 兼容主板 | COM Express® Type 10 Mini Modules |
| 兼容规范 | PICMG COM Express® COM.0 R2.1 | |
| 显示 | DP或HDMI输出 | 1（最大分辨率1920x1080@60Hz） |
| EDP/LVDS | 1（LVDS为单通道） | |
| 存储 | mSATA | 1路（SATA&USB信号,带SIM卡槽） |
| SATA | 1路（7PIN） | |
| 扩展 | PCIE x1插槽 | 1路 |
| Mini PCIe | 1（PCIe信号,与核心板LAN复用信号） | |
| M.2 E key@2242 | 1（PCIe&USB信号,可接WIFI&BT） | |
| 网络 | 以太网 | 1个Intel®千兆网卡（Intel®i211-AT） |
| 前I/O接口 | DP | 1路 |
| USB | 1×USB3.0，4×USB2.0（其中一个暂不可用） | |
| RJ45 | 2路 | |
| Audio | 1×Line-out，1×MIC-in（3.5mm音频接口） | |
| DC输入 | N/A（预留不上件） | |
| 后I/O接口 | COM1~COM2 | 2×RS232(三线制) |
| 内部接口 | F_PANEL | 重启信号、开关机信号、开机灯、硬盘灯 |
| EDP/LVDS | 1 | |
| SATA | 1 | |
| PCIE x1插槽 | 1 | |
| GPIO（3.3V） | 8 | |
| LEDs | 4（GPO测试用） | |
| BTN | Power、Reset、GPIO（GPI输入测试按键） | |
| SPI | 1 | |
| I2C | 1 | |
| SMBus | 1 | |
| LPC | 1 | |
| CPU_FAN | 1 | |
| 电源 | 供电 | 12V |
| 机械参数 | 尺寸 | 170mm*170mm*1.6mm |
| 环境参数 | 工作温度 | 0°C to +50°C |
| 贮存温度 | -20°C to +55°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
