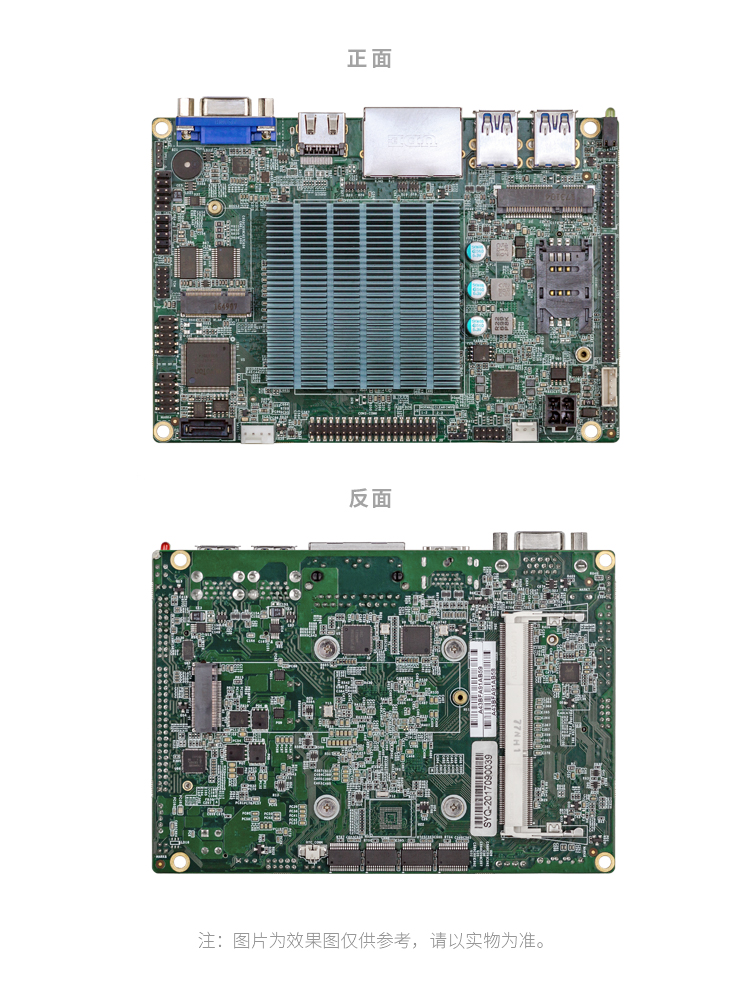

产品图片
产品介绍
MIO-3101是一款3.5"规格主板，搭载Intel®Pentium®J4205&Celeron®N3350&ATOM®E3930/E3940/3950处理器。主板使用CPU集成的Intel® HD Graphics显卡，支持LVDS/eDP、HDMI、VGA多种显示，能够满足较高要求的显示性能和高分辨率视频输出的各种应用需求。板载一个SO-DIMM内存插槽，支持DDR3L-1866MHz内存，最大支持容量达8G。
产品特征
- Intel®Pentium®J4205&Celeron®N3350Atom®等处理器
- 支持DDR3L-1866内存，板载一个SO-DIMM插槽
- 板载2个Intel i211千兆网络控制器
- 支持2 M Key和7Pin SATA存储
- 支持一个Mini PCIe和一个2 E Key扩展
- 支持工规-40℃～85℃
技术参数
| 处理器系统 | CPU | Intel® Apollo Lake Pentium®J4205 & Celeron® N3350&ATOM® E3950等处理器 |
| BIOS | AMI BIOS | |
| 内存 | 技术 | DDR3L-1866MHz |
| 插槽 | 1×SO-DIMM | |
| 最大容量 | 8GB | |
| 显示 | 图形控制器 | Intel® HD Graphics 500/505 |
| VGA | 1（最大分辨率为1920 x 1200@60Hz） | |
| HDMI | 1（最大分辨率为3840 x 2160@30Hz） | |
| LVDS（与eDP复用） | 双通道18/24bit（支持分辨率为1920 x 1200@60Hz） | |
| eDP(与LVDS复用) | 1（最大分辨率为3840 x 2160@30Hz） | |
| 存储 | SATA | 1，6.0Gb/s |
| M.2 | 1，M Key@2280（SATA） | |
| eMMC | 预留，可选64GB/128GB | |
| 扩展 | M.2 | 1，E Key@2230（支持Wifi/BT） |
| Mini PCIE | 1，全高，支持Wifi/BT或3G/4G | |
| 前出I/O | 以太网 | 2个千兆网络 |
| USB3.0 | 4 | |
| HDMI | 1 | |
| VGA | 1 | |
| 内部连接器 | USB2.0 | 2 |
| COM | 6（全部为9线制，其中一个支持422/485） | |
| Audio | Line-in、Line-out、MIC | |
| GPIO | 8 | |
| 其他 | 风扇 | 3Pin风扇 |
| 看门狗 | Integrated in super I/O, 1 to 256 sec/min | |
| 系统支持 | Windows | Win10 64bit |
| Linux | Ubuntu | |
| 其他 | 更多操作系统支持，请联系铂盛科技 | |
| 电源 | 输入电压 | 12V （ATX 4Pin） |
| 机械参数 | 尺寸 | 146mm*102mm*1.6mm (L x W x T) |
| 环境参数 | 工作温度 | -40°C to +85°C |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
