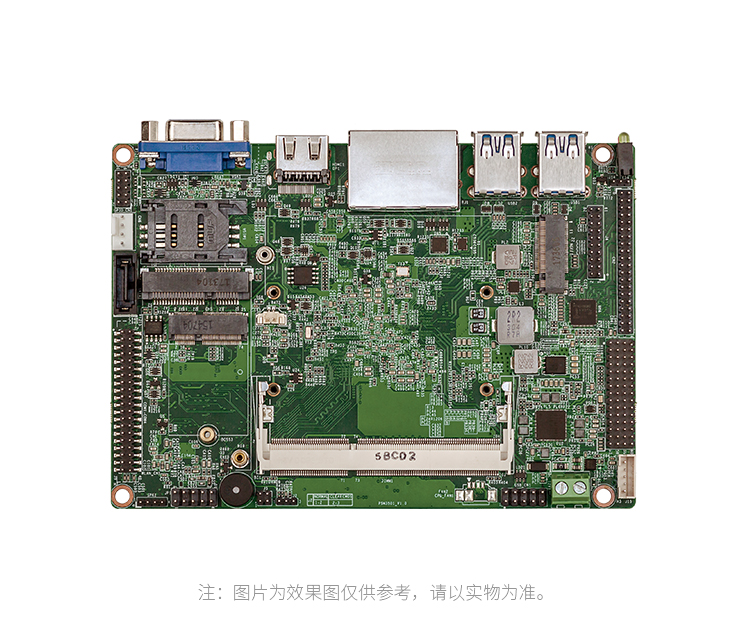

产品图片
产品介绍
MIO-3002是一款3.5”规格主板，搭载Intel®Pentium®J4205、N4200&Celeron®N3350等处理器。主板使用CPU集成的Intel®HD Graphics显卡，支持eDP/LVDS、HDMI/DP、VGA同步显示，能够满足较高要求的显示性能和高分辨率视频输出的各种应用需求。板载一个SO-DIMM内存插槽，支持DDR3L-1866MHz内存，最大支持容量达8G。
产品特征
- 基于Intel® Apollo Lake平台处理器5”嵌入式主板
- Intel®Pentium®J4205、N4200&Celeron®N3350等处理器
- 支持DDR3L-1866内存，板载一个SO-DIMM插槽
- 板载2个千兆网络控制器
- 支持2 M Key和7Pin SATA存储
- 支持一个Mini PCIe和一个2 E Key扩展
- 最多支持7个USB、6个串口支持
技术参数
| 处理器系统 | CPU | Intel® Apollo Lake Pentium®J4205 、N4200& Celeron® N3350等处理器 |
| BIOS | AMI BIOS | |
| 内存 | 技术 | DDR3L-1866MHz |
| 插槽 | 1×SO-DIMM | |
| 最大容量 | 8GB | |
| 显示 | 图形控制器 | Intel® HD Graphics 500/505 |
| VGA | 1（最大分辨率为1920 x 1200@60Hz） | |
| HDMI/DP | 1（默认HDMI，最大分辨率为3840 x 2160@30Hz） | |
| LVDS(与eDP复用) | 双通道18/24bit（支持分辨率为1920 x 1200@60Hz） | |
| eDP(与LVDS复用) | 1（最大分辨率为3840 x 2160@30Hz） | |
| 多屏显示 | 双显：LVDS/eDP+VGA，LVDS/eDP+HDMI/DP，VGA+HDMI/DP； 三显：LVDS/eDP+HDMI/DP+VGA |
|
| 存储 | SATA | 1，6.0Gb/s |
| M.2 | 1，M Key@2280（SATA） | |
| eMMC | 预留，可选64GB/128GB | |
| 扩展 | M.2 | 1，E Key@2230（支持Wifi/BT） |
| Mini PCIE | 1，全高，支持Wifi/BT或3G/4G | |
| 前出I/O | 以太网 | 2个千兆网络 |
| USB3.0 | 4 | |
| HDMI | 1 | |
| VGA | 1 | |
| 内部连接器 | USB2.0 | 2 |
| COM | 4（全部为9线制，其中2个支持422/485） | |
| Audio | Line-in、Line-out、MIC | |
| Speaker | 1 (4Pin) | |
| GPIO | 8 | |
| 扩展接口 | PCIe X1 *1，SATA *1（复用），LPC *1，SMBus *1，I2C *1，SPI *1，USB2.0 *1、COM *2 (三线) | |
| 其他 | 风扇 | 4Pin（支持控制转速） |
| 看门狗 | Integrated in super I/O, 1 to 256 sec/min | |
| 系统支持 | Windows | Win10 64bit |
| Linux | Ubuntu 16.04 | |
| 其他 | 更多操作系统支持，请联系铂盛科技 | |
| 电源 | 输入电压 | DC 12V |
| 机械参数 | 尺寸 | 146mm*102mm |
| 环境参数 | 工作温度 | 0°C to +60°C |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
