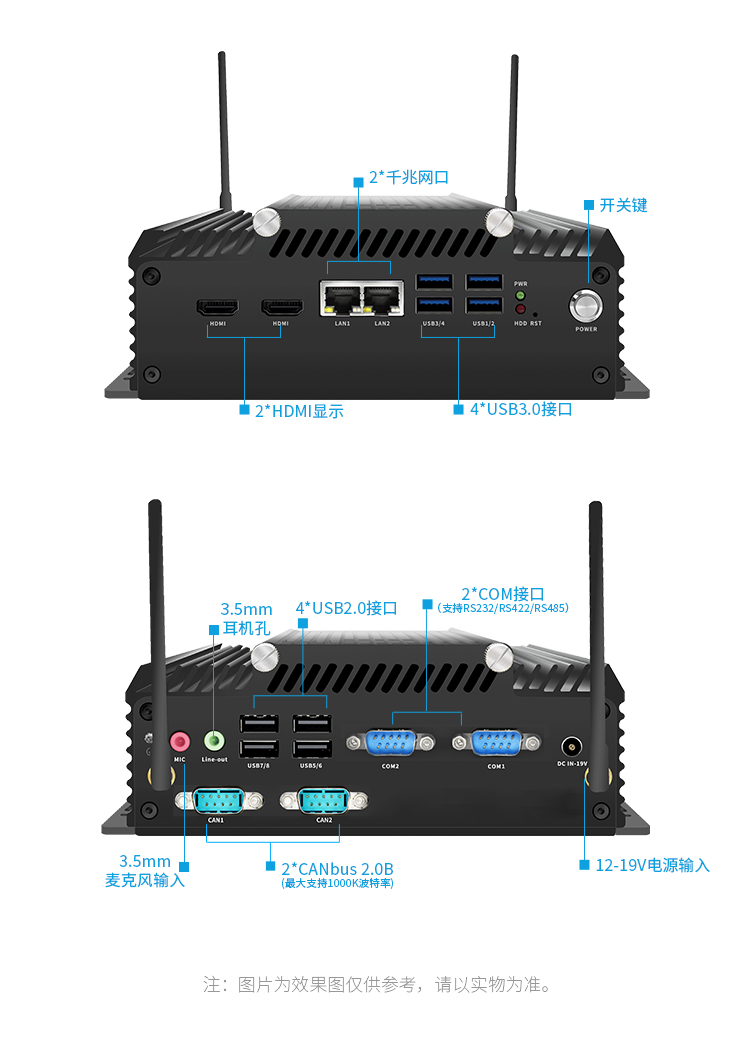

产品图片
产品特点
- 支持Intel® NUC 8/11 Compute Element核心模块
- 支持2*HDMI显示，2*LAN网口
- 支持2路CANbus 2.0B+2路RS232/422/485串口
- 尺寸为200mm*160.5mm*69mm
技术参数
| 主板 | 核心模块 | Intel® NUC 8/11 Compute Element |
| CPU | Intel® CM11EBI716W/i7-1165G7 | |
| BIOS | EBTGL357.0055.2021.0423.2222（当前版本） | |
| 内存 | 容量 | 16GB（取决于核心模块配置） |
| 显示 | 图形控制器 | Iris® Xe Graphics |
| HDMI输出 | 2（最大分辨率1920*1080@60Hz） | |
| 存储 | M.2@2280 | 250GB（容量可选） |
| 网络 | 以太网 | 2个Intel®千兆网卡（Intel® i219-LM & Intel® i211-AT） |
| 无线网卡[注1] | Intel® Wi-Fi 6 AX201（Intel® Element模块集成） | |
| 蓝牙功能[注1] | Bluetooth® 5.1（Intel® Element模块集成） | |
| 前I/O接口 | HDMI | 2路 |
| RJ45 | 2路 | |
| USB3 | 4×USB3.0 | |
| LED | Power（Green）、HDD（Red） | |
| 后I/O接口 | USB2 | 4×USB2.0 |
| COM1~COM2 | 2(支持RS232/422/485[注2]硬件跳选，RS232九线制) | |
| CAN1~CAN2 | 2×CANbus 2.0B(最大支持1000K波特率)[注3] | |
| Line-out | 1(3.5mm音频接口) | |
| MIC-in | 1(3.5mm音频接口) | |
| 系统支持 | Windows | Windows 10 64bit |
| Linux[注4] | Ubuntu 20.04 LTS and later | |
| 电源 | 供电 | 12V/19V(默认) |
| 功耗 | 60W（Normal），90W（MAX） | |
| 机械参数 | 尺寸 | 200*160.5*69mm |
| 重量 | 1.9KG（净重） | |
| 环境参数 | 工作温度 | 0°C to +50°C |
| 贮存温度 | -20°C to +55°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
[注1]: 无线网卡与蓝牙功能为Intel® Element计算模块集成，不同配置集成情况有差异，具体需参照实际的计算模块；
[注2]: RS232-RS422-RS485对应关系：PIN1(DCD,TX-,RTX-)，PIN2(RX,TX+,RTX+)，PIN3(TX,RX+,x)，PIN4(DTR,RX-,x)；
[注3]: DB9-CAN定义：PIN2(CAN-L)，PIN3(GND)，PIN7(CAN-H)，PIN1(NC)、PIN4~6(NC)、PIN8~9(NC)；
[注4]: Intel® NUC 11 Compute Element支持Ubuntu18.04系统安装，但无适配的显卡驱动；

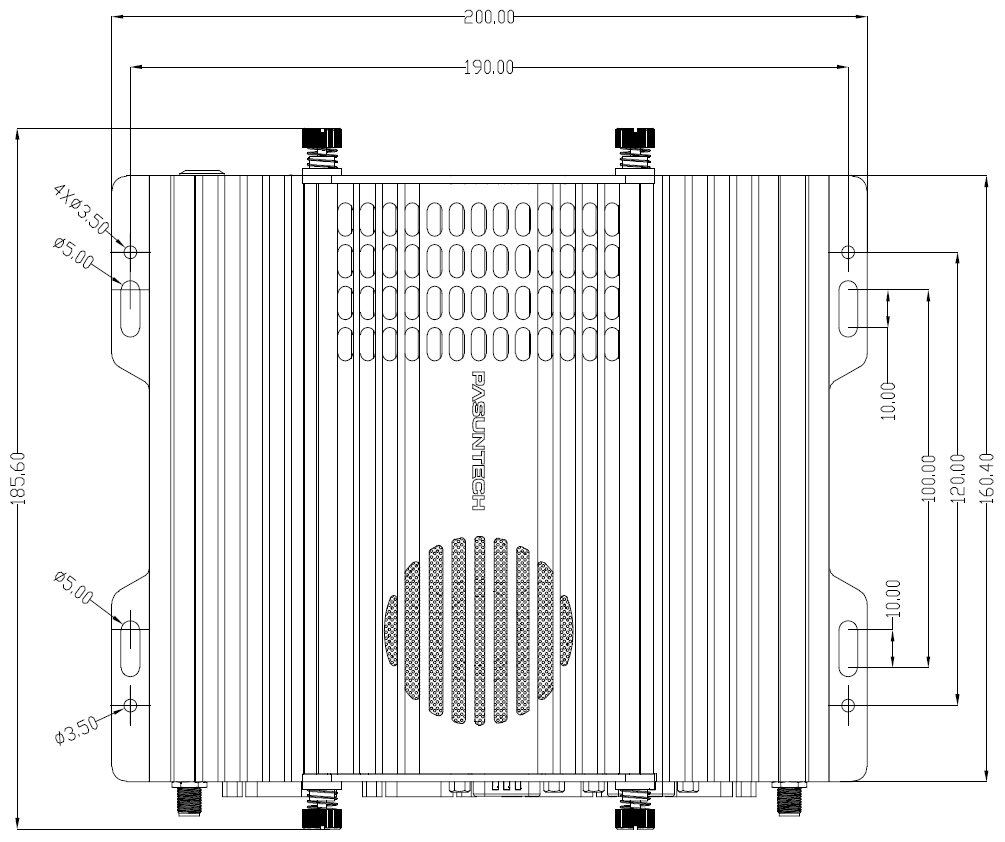

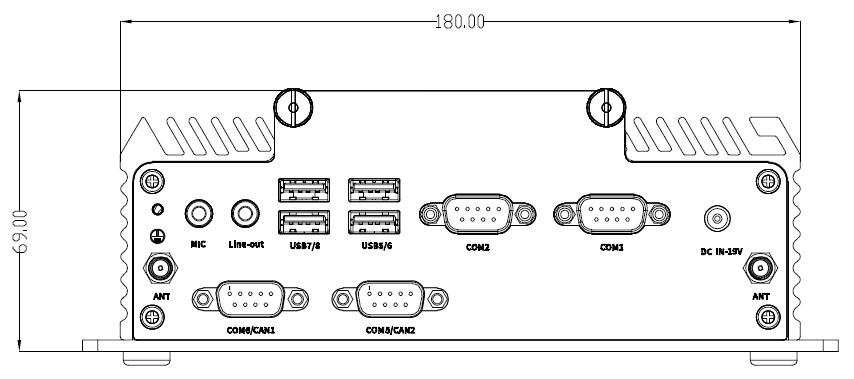

机械尺寸
