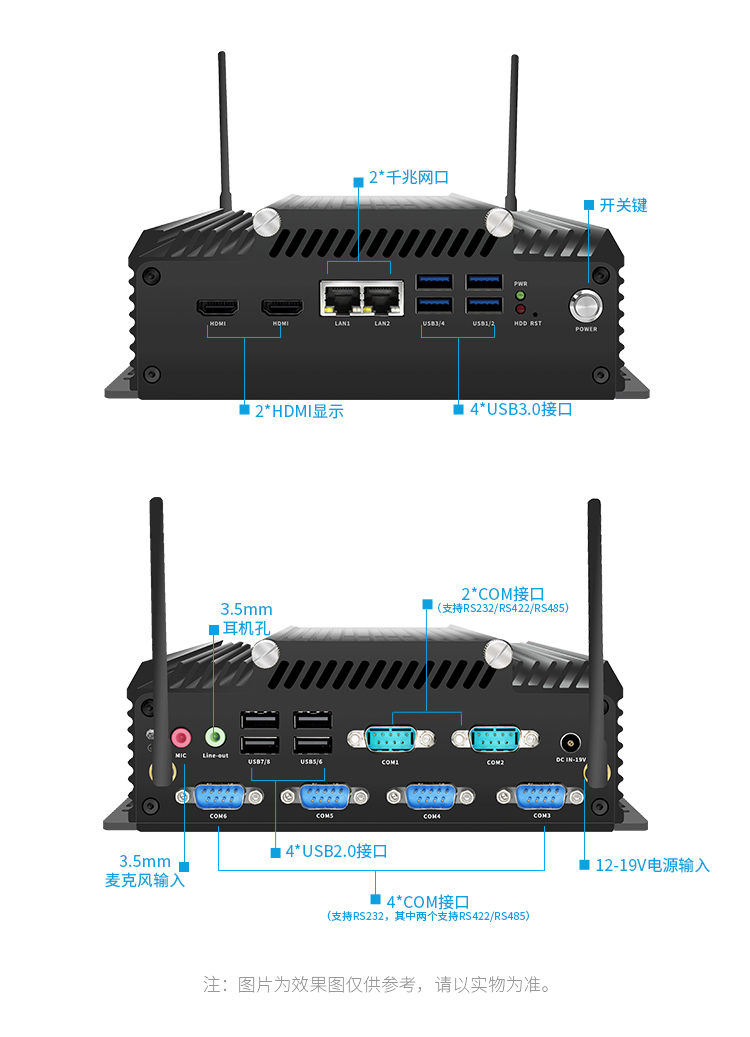

产品图片
产品特点
- 支持2*HDMI显示，2*千兆网口
- 支持4*USB3.0+4*USB2.0接口
- 支持6*COM接口（其中COM1-COM4支持RS232/RS422/RS485）
- 尺寸为200mm*160.5mm*69mm
技术参数
| 载板 | 兼容 | Intel® Element 第8/11代系列计算模块 |
| 主板 | 核心模块支持 | Intel® CM11EBI716W/i7-1165G7/16GB |
| Intel® CM11EBI58W/i5-1135G7/8GB | ||
| Intel® CM8i7CB8N/i7-8565U/8GB | ||
| Intel® CM8i5CB8N/i5-8265U/8GB | ||
| 显示 | HDMI OUT[注1] | 2（最大分辨率4096x2160@24Hz） |
| 存储 | M.2 | 250GB |
| 扩展 | Mini PCIE | 1（可接串口扩展卡） |
| 网络 | 以太网 | 2个千兆（Intel® i219 & Intel® i210-AT） |
| 无线网卡[注2] | Intel® Wi-Fi 6 AX201（Intel® Element模块集成） | |
| 蓝牙功能[注2] | Bluetooth® 5.1（Intel® Element模块集成） | |
| 前I/O接口 | HDMI | 2 |
| RJ45 | 2 | |
| USB3 | 4×USB3.0 | |
| LED | Power、HDD | |
| 后I/O接口 | USB2 | 4×USB2.0 |
| COM1~COM2 | 2(支持RS232/422/485[注3]硬件跳选，RS232九线制) | |
| COM3~COM6 （可选功能） |
4×RS232(Mini PCIE接口串口卡扩展) 其中2个支持RS422/485 |
|
| Line-out | 1(3.5mm音频接口) | |
| MIC-in | 1(3.5mm音频接口) | |
| 系统支持 | Windows | Windows 10 64bit |
| Linux[注4] | Ubuntu 20.04 LTS and later | |
| 电源 | 供电 | 12V/19V(默认) |
| 功耗 | 60W（Normal），90W（MAX） | |
| 机械参数 | 尺寸 | 200mm*160.5mm*69mm |
| 环境参数 | 工作温度 | 0°C to +55°C |
| 贮存温度 | -20°C to +55°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
[注1]： Intel® Element 第11 代在4K 分辨率下部分显示器不兼容
[注2]：无线网卡与蓝牙功能为Intel® Element计算模块集成，不同配置集成情况有差异，具体需参照实际的计算模块；
[注3]：RS232-RS422-RS485对应关系：PIN1(DCD,TX-,RTX-)，PIN2(RX,TX+,RTX+)，PIN3(TX,RX+,x)，PIN4(DTR,RX-,x)；
[注4]：Intel® NUC 11 Compute Element支持Ubuntu18.04系统安装，但无适配的显卡驱动；
