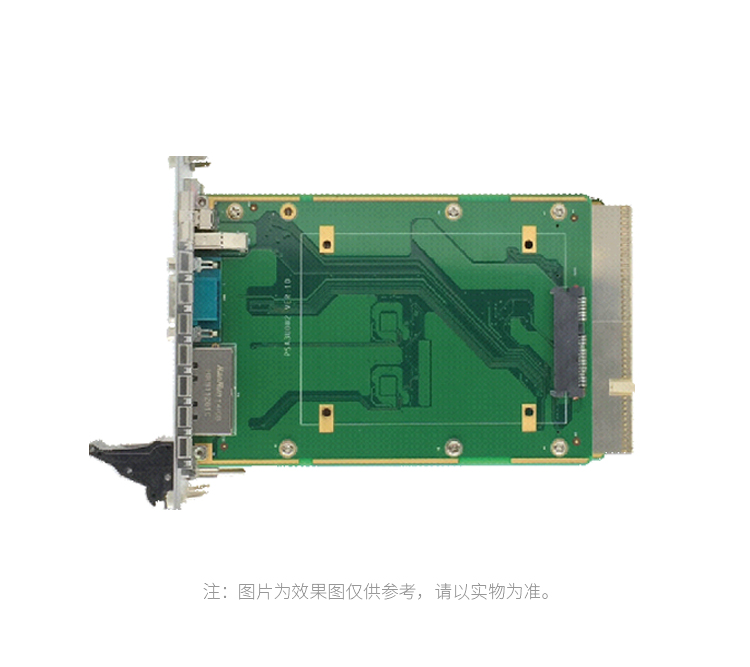

产品图片
产品特征
- Intel®Core™i5-4300U／i7-5650U双核处理器
- 双通道DDR3L-1600内存，板载4GB，最大支持8GB
- 板载2个Intel®千兆以太网
- 通过扩展板可支持2.5”硬盘、CFast卡
- 可扩展多串口、多网络、多显示
产品介绍
CPCI-3101是一款3U CPCI规格主板，搭载Intel®第4/5代Core™i5-4300U／i7-5650U双核处理器。主板使用DDR3L-1600内存，板载4GB，最大支持8GB。主板使用Intel®集成显卡，支持DVI显示和2路DDI显示信号。根据不同的场合需要，可灵活搭配不同的扩展板，具有极强的环境适应性。适用领域：工业控制、科学计算。
技术参数
| 处理器系统 | CPU | Intel® Core™ i5-4300U双核四线程处理器1.90~2.90GHz Intel® Core™ i7-5650U双核四线程处理器2.20~3.10GHz |
| 芯片组 | N/A | |
| BIOS | AMI BIOS | |
| 内存 | 技术 | DDR3-1600MHz |
| 插槽 | N/A | |
| 容量 | 板载4GB，最大支持8GB | |
|
显示 |
图形控制器 | Intel® HD Graphics 4400/6000 |
| DVI | 1（至前面板） | |
| DP++ | 2（至8HP扩展） | |
| 显示组合 | 双显示：DVI+DP++ | |
| 存储 | SATA | 8HP扩展：最多支持4个（CFast/mSATA/M.2 2280接口） |
| 后置：最多2个 | ||
| 扩展 | PCIE2.0 X4 | 1（后置） |
| PCIE2.0 X1 | 8HP扩展最多可配置5个 | |
| 以太网 | 控制器 | 2个Intel®I210网卡 |
| 速率 | 千兆 | |
| I/O 接口 | RJ45 | 2（前面板） |
| USB | 前面板：1*USB3.0；后置：2*USB2.0 | |
| 8HP扩展：3*USB2.0和2*USB3.0（与PCIE复用） | ||
| 串口 | 后置：1*RS232 | |
| 8HP扩展：2*RS232 | ||
| 音频 | 8HP扩展：高保真音频HDA信号 | |
| 其他 | I2C | 1组 |
| LPC | 1组 | |
| SMBus | 1组 | |
| GPIO | 8个 | |
| WDT | 支持 | |
| 硬件监控 | 监控CPU温度、系统温度 | |
| 系统支持 | Windows | Win7 32/64bit，Win8.1 32/64bit，Win10 32/64bit |
| Linux | Red Hat Enterprise Linux 6、Ubuntu、中标麒麟、CentOS | |
| 其他 | 更多系统支持，请联系技术支持 | |
| 电源 | 类型 | 标准CPCI供电 |
| 机械参数 | 面板高度 | 3U 4HP/8HP CPCI |
| PCB尺寸 | 100mm*160mm(长 * 宽) | |
| 环境参数 | 工作温度 | -40℃ to +60℃ |
| 贮存温度 | -40℃ to +85℃ | |
| 工作湿度 | 10% ～ 90%(无凝结) | |
| 存储湿度 | 5% ～ 95%(无凝结) |
[注1]: 1HP=5.08mm；
