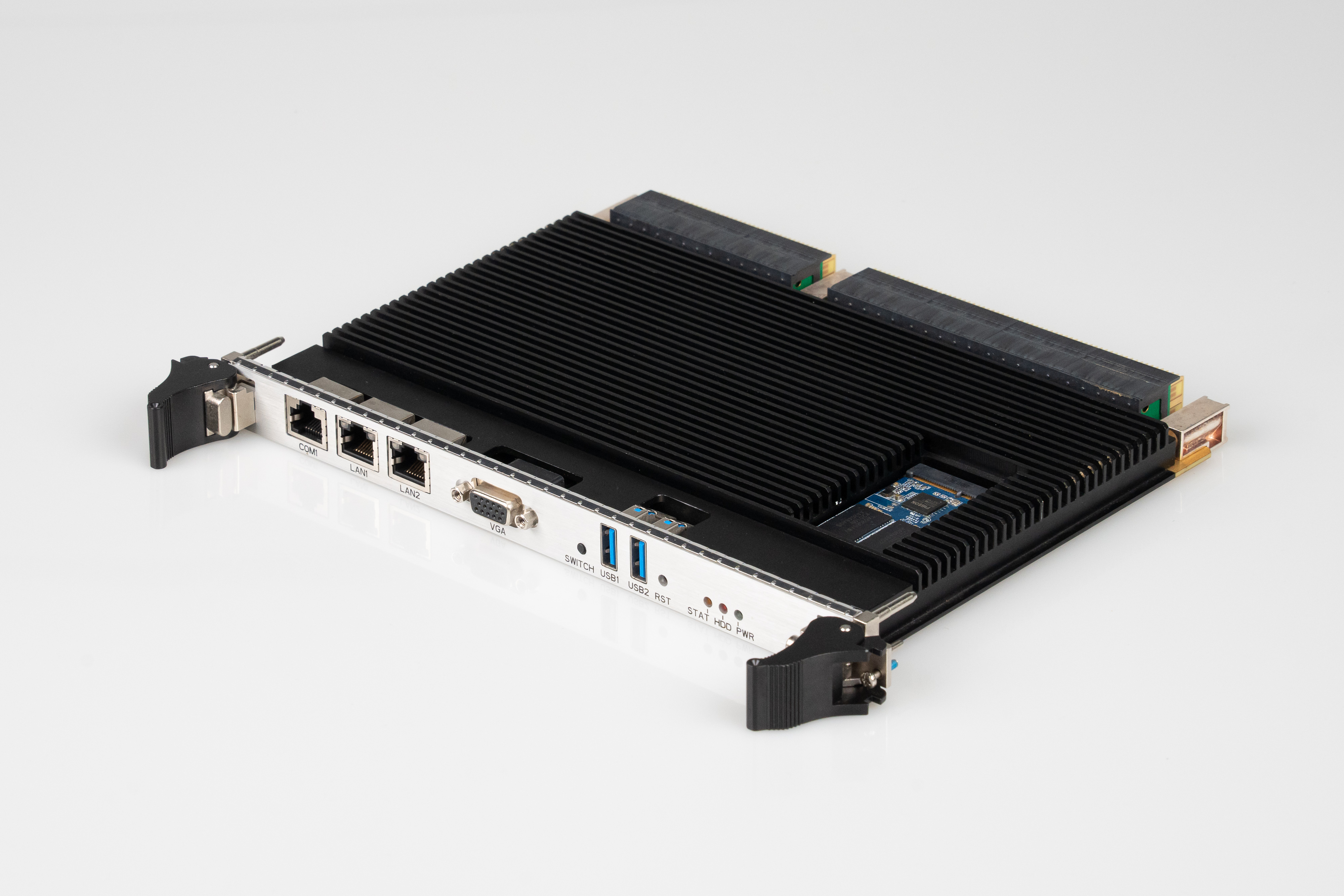

产品图片
产品特点
- 器件种类及数量国产化率均超过96%
- 板载飞腾D2000/8高性能处理器
- 板载兆芯ZX-200扩展IO芯片
- 板载长鑫16GB DDR4 SDRAM
- 板载网迅SP1000A（或WX1820AL）万兆以太网卡芯片
- 板载网迅WX1860A4（或WX1860AL4）和WX1860A2（或WX1860AL2）千兆以太网卡芯片
- 板载独立显卡SM768芯片
- 板载SSD（容量可选），并提供1个mSATA插座
- 支持6路1G BASE-T，2路10G BASE-KR
- 支持5个USB 3.0和6个USB 2.0
- 支持1路VGA和2路DVI显示，支持扩展和克隆显示模式
- 工作温度：-20℃～+55℃；存储温度：-40℃～+85℃
- 兼容VITA46及VITA48设计规范
产品介绍
VPX-6128是一款6U 4HP VPX计算处理板。板卡采用国产高性能处理器飞腾腾锐D2000/8，搭配兆芯IO扩展芯片ZX-200，并板载长鑫16GB DDR4内存，板载1个mSATA插槽，板载 SSD（容量可选）。板载国产网卡芯片，支持6路1G BASE-T和2路10G BASE-KR；板载独立显卡芯片，支持1路VGA和2路DVI显示，支持BMC管理，以及丰富的后IO扩展资源。主板使用元器件种类及数量国产化率均超过96%。
技术参数
| 处理器系统 | CPU | 飞腾腾锐 D2000/8，2.3GHz，8核，14nm，TDP 25W |
| 芯片组 | 兆芯ZX-200 | |
| 内存 | 技术 | DDR4 |
| 插槽 | N/A | |
| 容量 | 板载16GB | |
| 显示 | 图形控制器 | SM768集成256MB显存 |
| VGA | 1（与后出VGA复用，最大分辨率1920×1080@60Hz） | |
| DVI（后出） | 2（最大分辨率1920×1200@60Hz） | |
| 存储 | mSATA | 1路 |
| 板载SSD | N/A（可选120G/250GB/500GB） | |
| 扩展 | PCIE x8 | 2(可配置成PCIE X16) |
| 网络 | 1G BASE-T | 6路 |
| 10G BASE-KR | 2路 | |
| USB | USB3.0 | 5个 |
| USB2.0 | 6个 | |
| 前I/O接口 | RJ45 | 2 |
| USB | 2×USB3.0 | |
| VGA | 1（通过Switch开关切换到前面板或后IO） | |
| RJ45_COM | 1 | |
| 后出接口 | P0 | IPMB*2 |
| P1 | N/A | |
| P2 | PCIE X8 *2 | |
| P3 | UART*2，3*I2C，3*USB3.0 | |
| P4 | 10G LAN*2，CAN*2，TTL*1，SATA*2，USB2.0*6 | |
| P5 | DVI*2，HDA*1，LPC *1，GPIO*10 VGA*1（与前出复用） |
|
| P6 | N/A | |
| 系统支持 | Linux | UOS、银河麒麟 |
| 电源 | 供电 | DC 12V&5V供电，上电自动开机 |
| 功耗 | 满载：约55W；空闲：约38W | |
| 机械参数 | PCB尺寸 | 233.35mm*160mm*1.6mm(长 x 宽 x 厚) |
| 面板高度 | 6U 4HP | |
| 导套角度 | KEY1:315°；KEY2:270° ；KEY3:270 | |
| 环境参数 | 工作温度 | -20°C to +55°C |
| 贮存温度 | -40°C to +65°C | |
| 相对湿度 | 0%~95% @ 60°C (无凝露) |
