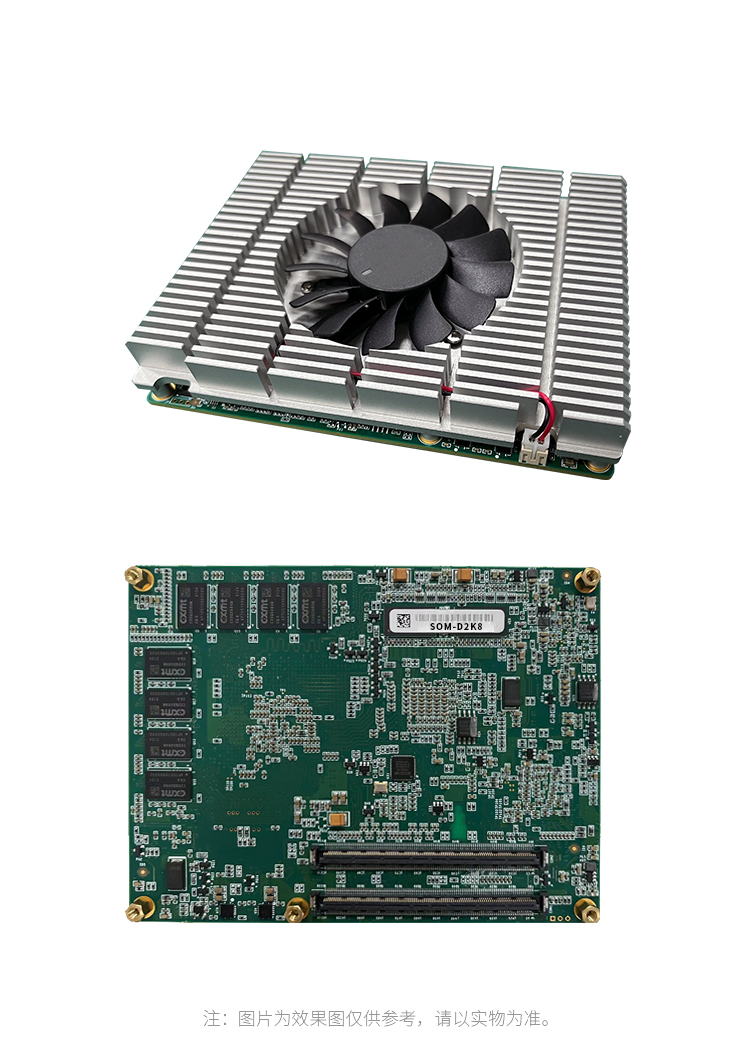

产品图片
产品介绍
SOM-D2K8是一款基于飞腾处理器的COM Express Type 6主板。主板采用飞腾D2000或FT-2000/4高性能处理器，搭配兆芯ZX-200 IO扩展芯片以及JM7201独立显示芯片。
主板板载16GB DDR4 SDRAM（带ECC），可选板载SSD存储，板载千兆以太网芯片，支持VGA+LVDS+2路HDMI显示，扩展资源丰富。
根据用户需求进行二次开发，能广泛、灵活应用于各行业及复杂环境。
产品特征
- 国产高性能飞腾腾锐D2000/8（8核）平台
- 板载16GB DDR4内存（带ECC）
- 板载千兆以太网芯片
- 板载64GB SSD（可选）
- 板载JM7201独立显示芯片
- 支持标准COM Express® Type 6 Rev2.1 compact
- 模块化设计，扩展资源丰富
- 国产化器件使用率双100%
- 兼容COM-Express Type 6规范
技术参数
| 主板 | 型号 | SOM-D2K8 |
| 标准 | COMe Type6 BASE | |
| 处理器系统 | CPU | 飞腾D2000八核处理器,主频@2.0/2.3GHz 14nm TDP:44W |
| 兼容飞腾FT-2000/4四核处理器,主频@2.2/2.6GHz 28nm | ||
| 内存 | 技术 | DDR4 |
| 容量 | 16GB(带ECC) | |
| 显示 | 显卡 | JM7201 |
| HDMI | 2路 | |
| LVDS | 1路(2CH,24bits) | |
| VGA | 1路 | |
| 存储 | SATA3.0 | 3路 |
| SSD | N/A(可选64GB) | |
| 扩展 | PCIE X1 | 3路 |
| PCIE X4 | 1路 | |
| PCIE X16 | 1路（可配置为2路PCIE3.0 x8） | |
| 串口 | UART | 2路（3.3V，三线制） |
| USB | USB3.0 | 4路 |
| USB2.0 | 4路 | |
| 以太网 | 速率 | 2路10/100/1000Mbps以太网(其中一路为预留设计) |
| 其他 | GPIO | 8路(4路输入，4路输出) |
| LPC | 1路 | |
| I2C | 1路 | |
| 系统支持 | Linux | 银河麒麟、UOS等 |
| 电源 | 供电电压 | 12V DC±5% |
| 5VSB：5V±5% | ||
| 功耗 | 满载：TBD（峰值） | |
| 空闲：TBD | ||
| 机械参数 | 尺寸 | 125mm*95mm |
| 环境参数 | 工作温度 | 0℃ ～ +50℃（扩展温度：-40℃ ～ +55℃） |
| 存储温度 | -45℃ ～ +75℃ | |
| 工作湿度 | 10% ～ 90%(无凝结) | |
| 存储湿度 | 5% ～ 95%(无凝结) |
