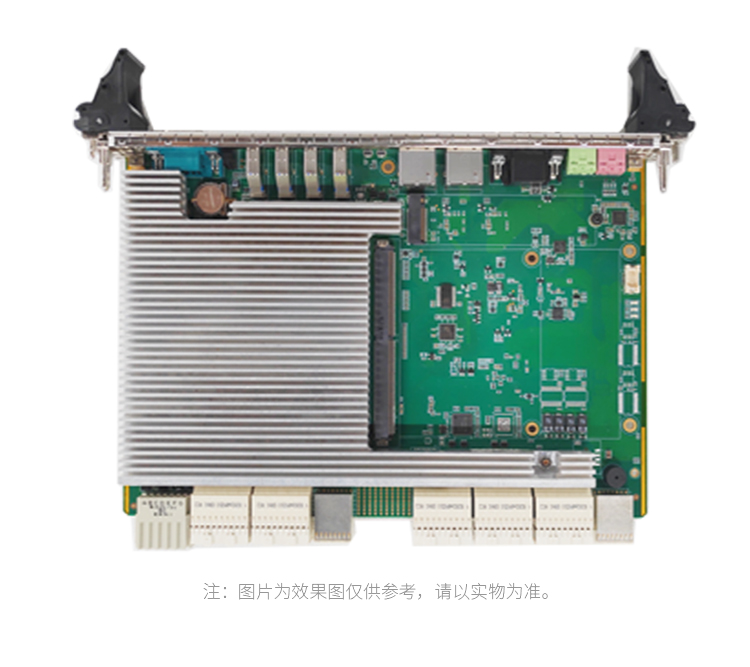

产品图片
产品特点
- Intel®第6/7代Core™i7-6820EQ、i7-7820EQ处理器
- 双通道DDR4内存，板载16GB内存
- 板载标准MXM独立显卡插槽
- 板载M.2 NVME高速存储
- 支持Win7/Win10，Linux2.4或以上
产品介绍
C09是一款基于Intel®Core™ i7第6代嵌入式处理器的6U CPCIE主板，采用CM236芯片组。板载双通道16G内存，可搭配MXM独立显卡，板载M.2 NVME高速存储，前出VGA、USB、网络、音频等各种标准接口，后出信号到CPCIE高速连接器。主板具有整体性能强劲、稳定性高、接口丰富等特点，适用于各类兼容型工控机和高精密计算机计算处理中心等场合。
技术参数
| 处理器系统 | CPU | Intel®第6代 Core i7-6820EQ四核处理器，2.8GHz，45W |
| 芯片组 | Intel® CM236 | |
| BIOS | AMI BIOS | |
| 内存 | 技术 | DDR4-2133MHz |
| 容量 | 板载16GB | |
| 显示 | 集显 | Intel® HD Graphics集成显卡 |
| 独显 | MXM卡槽（PCIe X8信号，支持NVIDIA GTX1060显卡） | |
| DP++ | 1（默认来自集成显卡信号） | |
| HDMI | 1（默认来自集成显卡信号） | |
| VGA | 1（默认来自集成显卡信号） | |
| 存储 | SATA | 4路 |
| 板载M.2插槽 | 1路（M.2@2280 M KEY ，支持NVME存储设备） | |
| 以太网 | 控制器 | 3个Intel®千兆网卡 |
| 前出接口 | 网络 | 2路 |
| USB3.0 | 4路 | |
| 串口 | 1（DB9连接器，支持RS232/422/485模式切换，默认RS232） | |
| VGA | 1路 | |
| 音频 | 耳机接口（绿）、麦克风接口（红） | |
| LED | PWR(green)、HDD(green) | |
| Reset Button | 1 | |
| Clear CMOS | 1 | |
| 后出接口 | HDMI | 1路 |
| DP++ | 1路 | |
| USB2.0 | 8路 | |
| USB3.0 | 1路 | |
| LAN | 2路（默认仅有1个线路上器件） | |
| COM | 4路（默认仅RS232线路上器件，设计支持RS232/422/485模式） | |
| GPIO | 8个 | |
| SATA | 4（可组RAID） | |
| PCH_PCIe X4 | 2组 | |
| CPU_PCIE X8 | 1组 | |
| PS/2 | 2路（KS&MS） | |
| LED | PWR、HDD | |
| BTN | PWR、Reset | |
| IPMI | 1 | |
| 系统支持 | Windows | Win7，Win10 |
| Linux | Linux 2.4或以上 | |
| 电源 | 输入电压 | +3.3V、+5V、+12V |
| 环境参数 | 工作温度 | -20°C ~ +50°C |
| 贮存温度 | -25°C to +60°C | |
| 相对湿度 | 95% @ 60°C (无凝露) | |
| 机械 | 尺寸 | 233.35mm*160mm（长x宽） |
