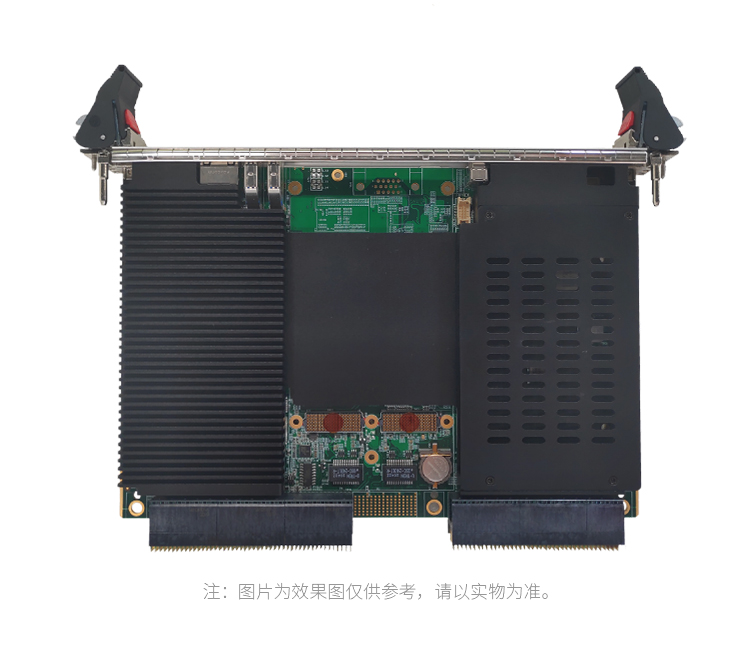

产品图片
产品特点
- Intel®第6/7代Core™i7-6820EQ、Xeon® E3-1505M v5 处理器
- 双通道DDR4内存，板载16GB+SO-DIMM，支持ECC
- 板载6个Intel®千兆以太网
- 板载2.5”SATA硬盘位，后出支持PCIE Storage
- 支持BMC模块（2路IPMB）
- 支持XMC模块
- 风冷/导冷兼容设计
- 支持-40℃~85℃宽温
产品介绍
VPX-6162是一款符合VPX规范6U VPX规格主板，采用Intel®CM236芯片组， 搭载Intel®Core™ i7-6820EQ , Xeon® E3-1505M v5 处理器。板载16GB大内存，支持扩展至32GB。主板使用CPU集成的Intel HD Graphics集成显卡，支持DVI、DP++、VGA显示.支持BMC（2路IPMB）、XMC模块，轻松实现系统的管理和功能扩展。适用领域：通信、科学计算。
技术参数
| 处理器系统 | CPU | Intel® Core™ i7-6820EQ@2.80GHz 45W |
| 芯片组 | CM236 | |
| 内存 | 技术 | DDR4-2133MHz |
| 插槽 | 1×SO-DIMM（预留设计，不上件） | |
| 容量 | 板载16GB | |
| 显示 | 图形控制器 | Intel® HD Graphics 530集成显卡 |
| VGA | 至P5，最大显示分辨率1920×1080@60Hz | |
| DP++ | 1（前出），最大显示分辨率4096×2160@60Hz | |
| DVI | 2（后出），最大显示分辨率1920×1200@60Hz | |
| 扩展 | PCIE3.0 x8 | 1，至XMC |
| PCIE3.0 x8 | 2，至P2 | |
| PCIE3.0 x1 | 4，至P5-P6 | |
| 存储 | SATA | 5，一个板载2.5"硬盘接口，4个至P5-P6（与PCIe复用） |
| PCIE x4 Storage | 至P5-P6 | |
| 以太网 | 控制器 | 6个Intel®千兆网卡 |
| 前出I/O接口 | RJ45 | 2 |
| USB | 2×USB3.0，1×USB2.0 | |
| DP++ | 1 | |
| VGA | N/A(未上件) | |
| RJ45_COM | 1 | |
| LED | Power、HDD、WDT、HOT-SWAP | |
| 后出I/O | P0 | IPMB*2 |
| P1 | SRIO X4 *4，GPIO*2 | |
| P2 | PCIE 3.0 X8 *2，GPIO*6 | |
| P3 | N/A | |
| P4 | XMC IO，LAN*2，SGMII/SerDes*2 | |
| P5 | DVI*2，USB3.0*2，PCIe X1/SATA *3， COM*2（支持RS232/422/485），VGA*1 |
|
| P6 | USB3.0*1，USB2.0*1，PS/2*2，PCIe X1/SATA *1，COM*2（9线），Audio (MIC*1，Line-in*1，Line-out*1) | |
| 系统支持 | Windows | Windows 7 64bit，Windows 10 64bit |
| Linux | Ubuntu 16.04或以上 | |
| 电源 | 类型 | 标准VPX供电 |
| 机械参数 | 主板尺寸 | 233.35mm*160mm*1.6mm(长 x 宽 x 厚) |
| 面板高度 | 4HP或5HP | |
| 散热方式 | 风冷、导冷 | |
| 环境参数 | 工作温度 | -40°C to +70°C |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% @ 60°C (无凝露) |
